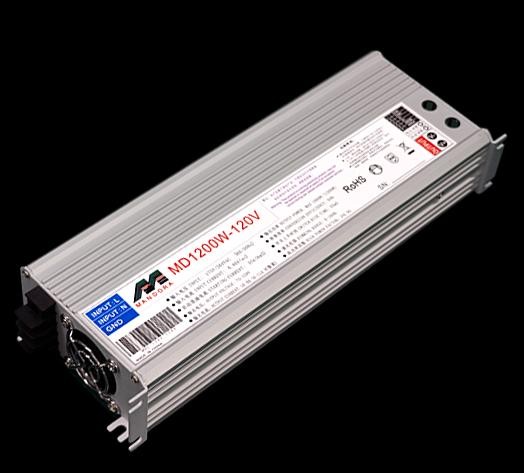

MD-1200W

功能

UV 固化 LED 驱动电源，系列型号 MD-1200W，恒流输出。可定制，可 OEM，可按客户的电压、电流、接口与标识代为设计、生产。规格书产品名称为「UV 固化 LED 驱动电源」。同一份规格书首页还列有 MD-900W（标称 1000W），本页只列 1200W 档。

系列输入（规格书「产品输入参数」，样品典型值）：
• 输入 AC185–264V，额定 200–240Vac，47–63Hz
• 最大输入电流 7.5A（185Vac）
• 冷启动浪涌 60–64A（230Vac / 50Hz）
• 功率因数：最小 0.95，典型 0.99（230Vac 满载）
• 总谐波 THD：典型 8%，最大 15%（230Vac 满载）
• 框图所写结构：EMC/EMI 滤波、PFC 校正、LLC 隔离降压、输出恒流
• 调光：三合一（0–10V、电阻、PWM），端口 DIM+ / DIM-
• 输出开关：S+ / S-，12–24V；输出带继电器，可频繁开关
• 通信：RS485 Modbus RTU，A/B 与控制侧电气隔离，拨码开关设定地址；模拟调光与通讯调光可切换
• 规格书功能列表写明：可读取 LED 的 VF 与电流、适时温度；三相平衡使用时 N 线电流接近 0A；内部电路三防；横竖安装
• 冷却：强制风冷。规格书写明三年质保
• 保护：过功率约 120% 后过压重启；输入低于 170–175Vac 关机，175–180Vac 恢复；过温 90–110℃（内部散热片），约 85℃ 恢复；短路打嗝自恢复，短路功率 ≤10W
• 工作温度 −30℃～+50℃（通风或敞开）；贮存 −40℃～+85℃；海拔按规格书为 −100m～2000m
• 效率随后缀变化，各小节在 230Vac 满载下为 92%–95%
• 外壳尺寸以规格书封装图为准，本页不另写毫米数

1200W 型号（规格书首页）：
• MD-1200W-100：60–100V，空载 105V，12.0A
• MD-1200W-120：80–120V，空载 125V，10.0A
• MD-1200W-150：100–150V，空载 155V，8.0A
• MD-1200W-180：130–180V，空载 185V，6.5A
• MD-1200W-220：165–220V，空载 225V，5.45A
• MD-1200W-240：165–240V，空载 240V，5.0A

规格书第 2 页另有一版可调电压、电流范围，与首页型号表不完全一致（例如 180V 档首页为 6.5A，后文最大电流写 6.6A）。下单前按灯板正向电压核对后缀和规格书对应小节。总册所写的 THD ≤5%、水冷可选、CAN，不在本规格书中。

配套：1200W 恒流档面向更长的 UV LED 灯条，由设备厂按窗口长度和灯板电压选型。RS485 与三合一调光可接入设备控制，输出继电器便于随设备节拍开关灯。强制风冷，装机需留通风。样品与小批量按项目安排，也可按客户要求代为设计、生产。

应用行业及产品

印刷、涂装、胶粘、3D 打印等设备上的 UV 固化。本系列 1200W，强制风冷，由设备厂按灯板电压、电流和灯长选型装机。
