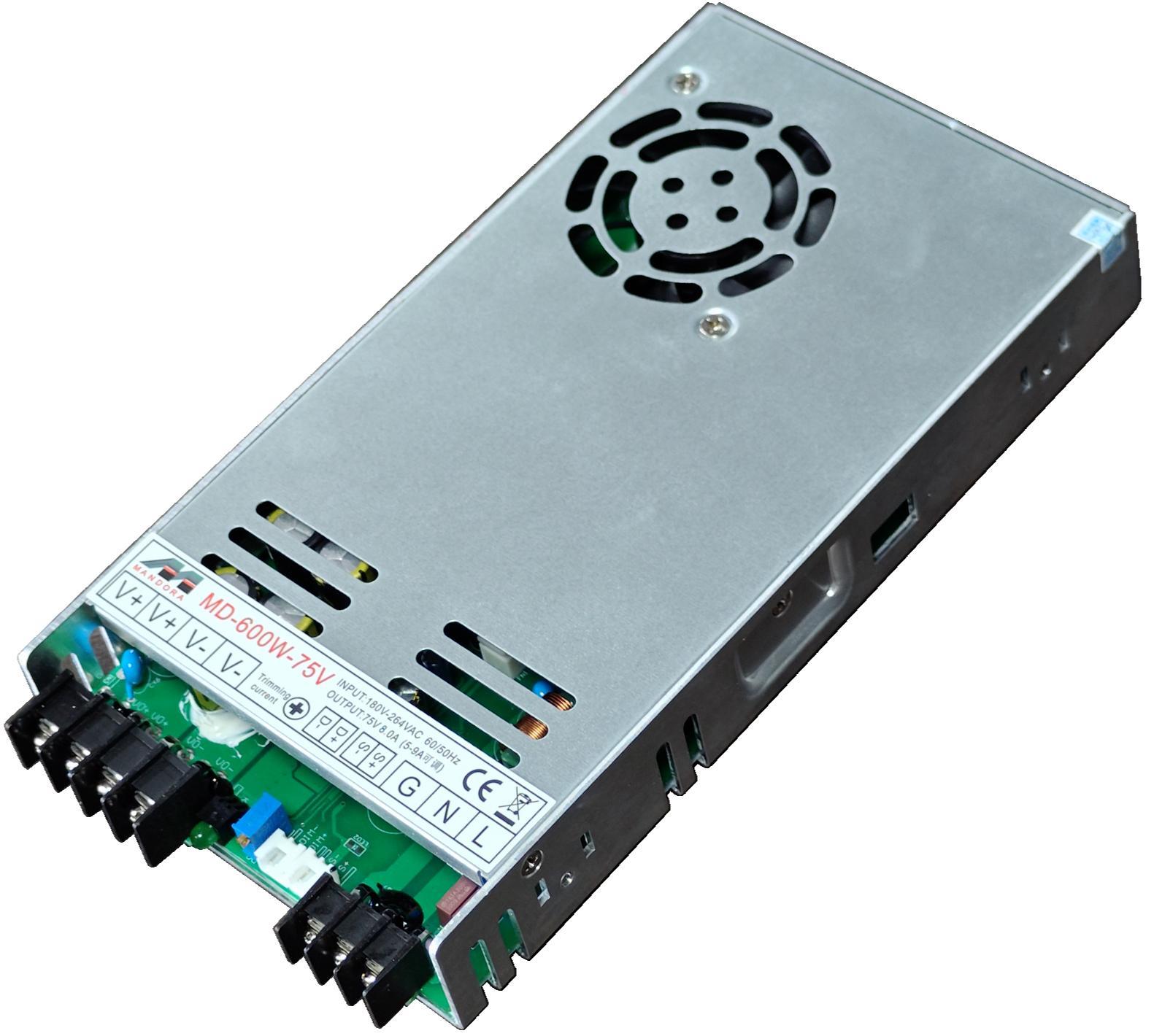

MD-500W

功能

UV 固化恒流电源，系列型号 MD-500W。可定制，可 OEM，可按客户的电压、电流、接口与标识代为设计、生产。所附规格书按最大 600W 归档：各后缀额定功率 500W，最大功率 600W。恒流输出，用于 UV 固化，不是通用恒压电源。按灯板工作电压选择后缀。

主要参数摘自规格书电气特性表与系列表，下单以规格书原件为准：
• 输入：AC180–264V，额定 AC200–240V，47–63Hz
• 满载输入电流：AC180V 4.8A，AC230V 3.9A，AC264V 3.47A
• 冷启动浪涌：AC180V 34A，AC230V / AC264V 35A
• 功率因数（满载实测）：AC180V 0.63，AC230V 0.62，AC264V 0.6
• 满载效率：AC180V 93.5%，AC230V 94.3%，AC264V 94.3%；系列表按型号标称 94%–94.8%
• 调光：0–10V 为 7–100%；100kΩ 电阻为 7–99%；PWM（500–1000Hz）为 7–99%
• 输出开关：S+ / S-，24V 控制；开关上升时间 ≤22ms；开机延迟 AC230V ≤1s，AC180V ≤1.6s
• 负载调整率 ≤5%；输出电压过冲 ≤3%
• 保护：短路、开路、过压、过温
• 绝缘：输入对输出 DC 3.0kV（≤5mA，25℃）；输入对地 AC 1.0kV（规格书注明受防雷管耐压限制）
• 工作温度 −35℃～+45℃；贮存 −40℃～+80℃；自然通风冷却
• 外壳：216 × 90.25 × 44 mm，铝壳
• 规格书列出的试验参考：ESD IEC/EN61340-5（空气 8kV / 接触 4kV）、EFT IEC/EN61000-4-4 1.0kV、浪涌 IEC/EN61000-4-5（L-N 4kV）；传导与辐射栏目列出 EN55015 与 FCC PART 15B

电压档（额定 500W / 最大 600W，功率因数栏目均为 0.6）：
• MD-500W-54V：输出 35–54V，空载 60V，10A（5–11A 可调），效率 94%
• MD-500W-75V：输出 45–75V，空载 83V，6.6A（规格书原文写作 3–7.A 可调），效率 94.5%
• MD-500W-95V：输出 55–100V，空载 106V，5.0A（2.3–5.5A 可调），效率 94.5%
• MD-500W-150V：输出 85–150V，空载 158V，3.3A（1.8–3.8A 可调），效率 94.8%
• MD-500W-200V：输出 120–200V，空载 210V，2.5A（1.0–3.0A 可调），效率 94.8%

配套：按灯板电压和电流选后缀，输出电流可调，带开关控制与三合一调光。铝壳自然冷却。样品与小批量按项目安排，也可按客户要求代为设计、生产。本系列没有 RS485。总册中的功率因数 ≥0.99、THD ≤5%、强制风冷不适用于本系列。

应用行业及产品

印刷、涂装、胶粘、3D 打印等设备上的 UV 固化。本系列额定 500W、最大 600W，自然冷却，由设备厂按灯板电压、电流和灯长选型装机。
